UFUN HAT BASIC 扩展板

UFUN HAT BASIC为 UFUN 的扩展板。有四个安装孔可以很好的固定将扩展板固定在UFUN开发板上。UFUN HAT BASIC扩展板将单片机3.3V数字IO电压电平转换为5V电压电平。

产品特性

4 个数字接口
3 个 I2C 接口
2 个0到5V模拟接口
1 个UART接口
1 个SPI接口
1个BOOT0 开关
2 个0到3.3V模拟接口
1个？（ACIN,DCIN）
1个SWD下载口
1个DC-1.3外接电源接口

UFUN HAT BASIC 快速入门

将 UFUN HAT BASIC 连接到 UFUN

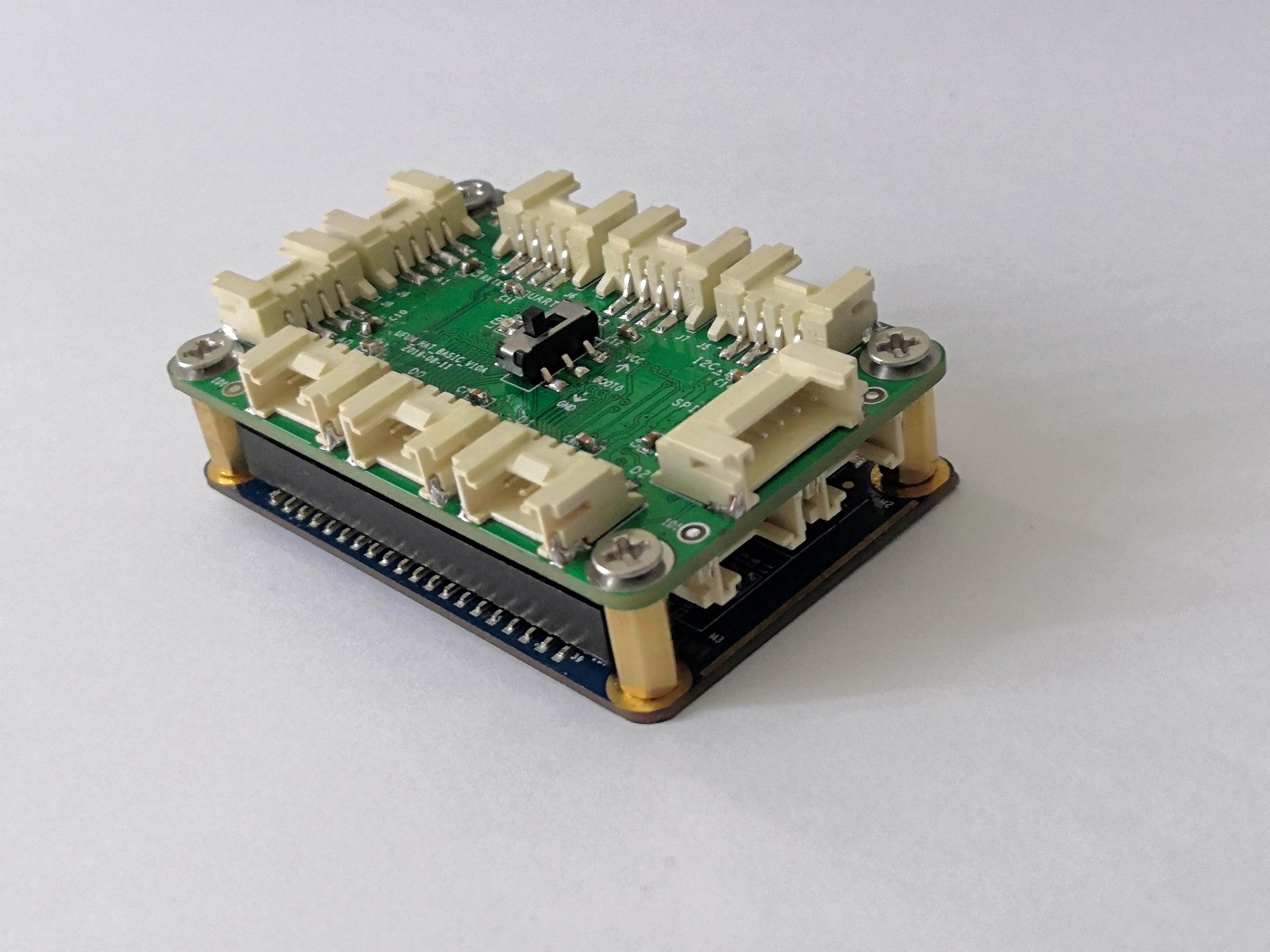

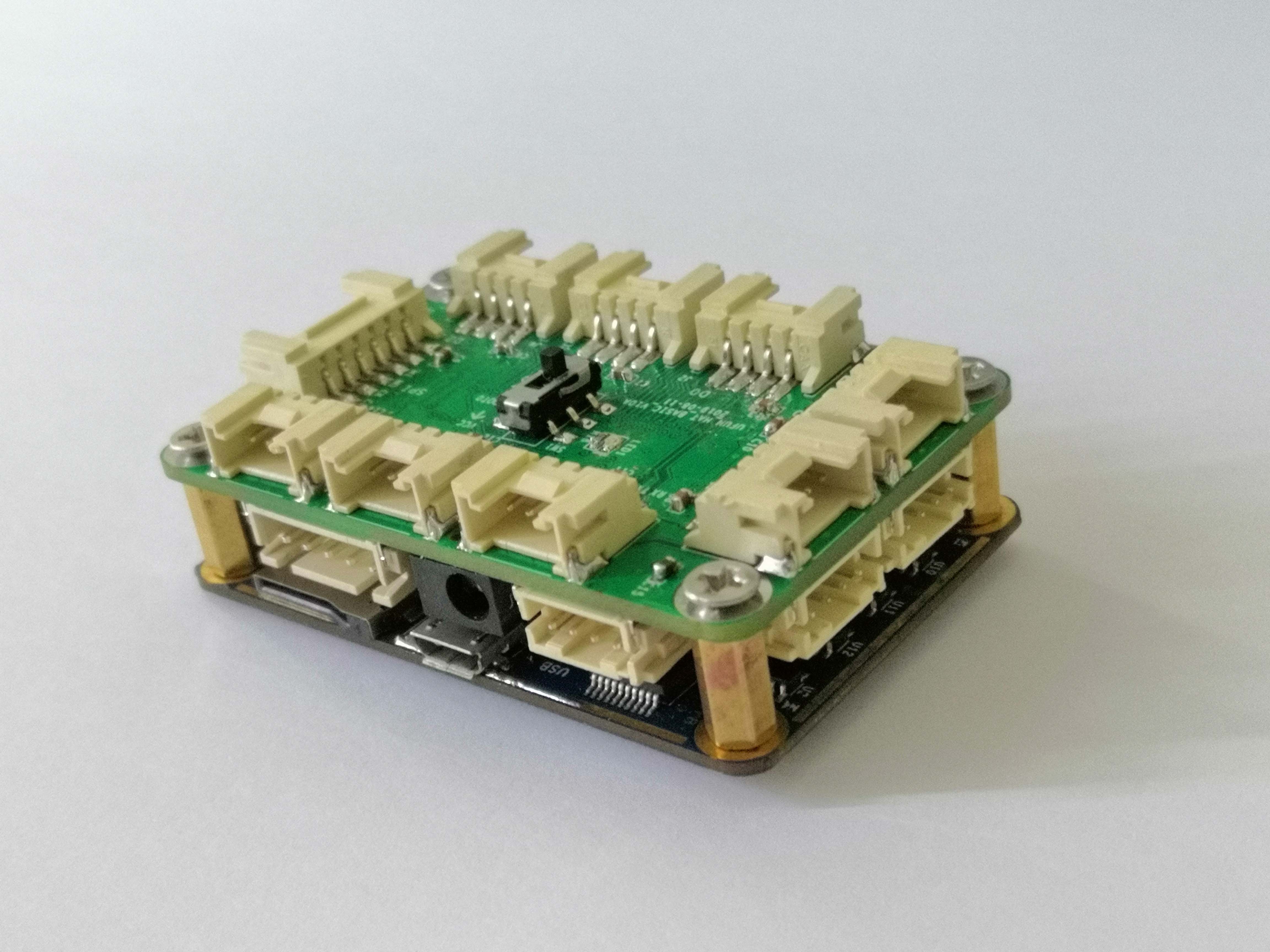

首先将 UFUN HAT BASIC安装在 UFUN 上。UFUN HAT BASIC 安装在 UFUN 的顶部，如下图所示。

安装 UFUN HAT BASIC 时，确保引脚对齐。
